Здравствуйте!
Имеется диагностический адаптер ELM327 Bluetooth. Хотелось бы подключить его к автомобилю с диагностичееским разъёмом GM12 (в частности ВАЗ 2110 2003 г.в.). Гугл подсказал, что есть переходники с OBD2 на GM12, но вот схемы переходника так и не нашёл... может быть кто-нибудь подскажет как самому смастерить такой переходничок? Заранее Спасибо!

Prox2001
Участник

Рейтинг: +1/-0
Сообщений: 158

Не верь глазам своим!

Re: Схема переходника OBD2(мама) - GM12(папа)

Ответ 1: 19 Июнь 2012 года, 10:45

а не проще ли просто в машине заменить разьем?
легче и дешевле купить один разьем и поменять, чем покупать "папу" GM-12 и маму ODB-II, которую все равно покупать предется.
распиновку разъмов в гугле вагон. вот, например.
http://fotki.yandex.ru/users/prima-nady/view/529228/?page=0
http://autodev.ru/diagnosticheskij-razem-vaz-gm-12.html

Фролов Максим
Гость

Re: Схема переходника OBD2(мама) - GM12(папа)

Ответ 2: 19 Июнь 2012 года, 11:09

Цитата: Prox2001 от 19 Июнь 2012 года, 10:45

а не проще ли просто в машине заменить разьем?
легче и дешевле купить один разьем и поменять, чем покупать "папу" GM-12 и маму ODB-II, которую все равно покупать предется.
распиновку разъмов в гугле вагон. вот, например.
http://fotki.yandex.ru/users/prima-nady/view/529228/?page=0
http://autodev.ru/diagnosticheskij-razem-vaz-gm-12.html

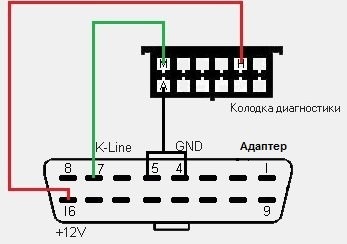

для диагностики других автомобилей с разъёмом GM12, я думаю рациональней всё же сделать переходник. я так понял, что нужно соединить разъёмы в следующей последовательности:
               OBD2          GM12
масса       4, 5                A
L-Line       15                 B
K-Line        7                  M
+ 12V       16                 H
RomeLa
Администратор

Рейтинг: +67/-15
Сообщений: 3309

В шляпе, в Анапе

Re: Схема переходника OBD2(мама) - GM12(папа)

Ответ 3: 19 Июнь 2012 года, 12:24 Розетку OBD2 можно купить у меня в магазине: http://rd-lab.ru/eshop/product_info.php?cPath=29_48&products_id=205
Насчет переходника с GM12 на OBD2 - иногда спрашивают. Купил пару образцов у узкоглазых - распиновка левая, а переходник литой.
Думаю заказать у "своих" китайцев нормальный (сказали сделают разводку, какую скажу), но минимальный заказ - 50 штук.
Если наберу хотя бы 15 покупателей - закажу.

P.S. А чем (какой программой) ты собрался связываться с контроллером через ЭЛМ? Huh?



УАЗ Патриот Комфорт (июль 2016), Шевроле-Нива GLC (июнь 2014)

Фролов Максим
Гость

Re: Схема переходника OBD2(мама) - GM12(папа)

Ответ 4: 19 Июнь 2012 года, 12:42

Цитата: RomeLa от 19 Июнь 2012 года, 12:24

Вилку OBD2 можно купить у меня в магазине: http://rd-lab.ru/eshop/product_info.php?cPath=29_48&products_id=205
Насчет переходника с GM12 на OBD2 - иногда спрашивают. Купил пару образцов у узкоглазых - распиновка левая, а переходник литой.
Думаю заказать у "своих" китайцев нормальный (сказали сделают разводку, какую скажу), но минимальный заказ - 50 штук.
Если наберу хотя бы 15 покупателей - закажу.

P.S. А чем (какой программой) ты собрался связываться с контроллером через ЭЛМ? Huh?

Поэтому и не хочу покупать готовый переходник неизвестно где ... - будет ли он работать?
Если появиться у Вас, то заказал бы себе.  На правильную разводку тоже хотелось бы посотреть. RomeLa
Администратор

Рейтинг: +67/-15
Сообщений: 3309

В шляпе, в Анапе

Re: Схема переходника OBD2(мама) - GM12(папа)

Ответ 5: 19 Июнь 2012 года, 13:19

Ну почти правильную ты уже сам написал. Я более аскетичен - нет L-линии и общий провод только один (5-й).

УАЗ Патриот Комфорт (июль 2016), Шевроле-Нива GLC (июнь 2014)

Фролов Максим
Гость

Re: Схема переходника OBD2(мама) - GM12(папа)

Ответ 6: 19 Июнь 2012 года, 13:22

Цитата: RomeLa от 19 Июнь 2012 года, 13:19

Ну почти правильную ты уже сам написал. Я более аскетичен - нет L-линии и общий провод только один (5-й).

Ясно! Спасибо.
Попробую спаять тестовый вариант, пока у Вас в интернет магазине не появиться нормальный. RomeLa
Администратор

Рейтинг: +67/-15
Сообщений: 3309

В шляпе, в Анапе

Re: Схема переходника OBD2(мама) - GM12(папа)

Ответ 7: 19 Июнь 2012 года, 19:56

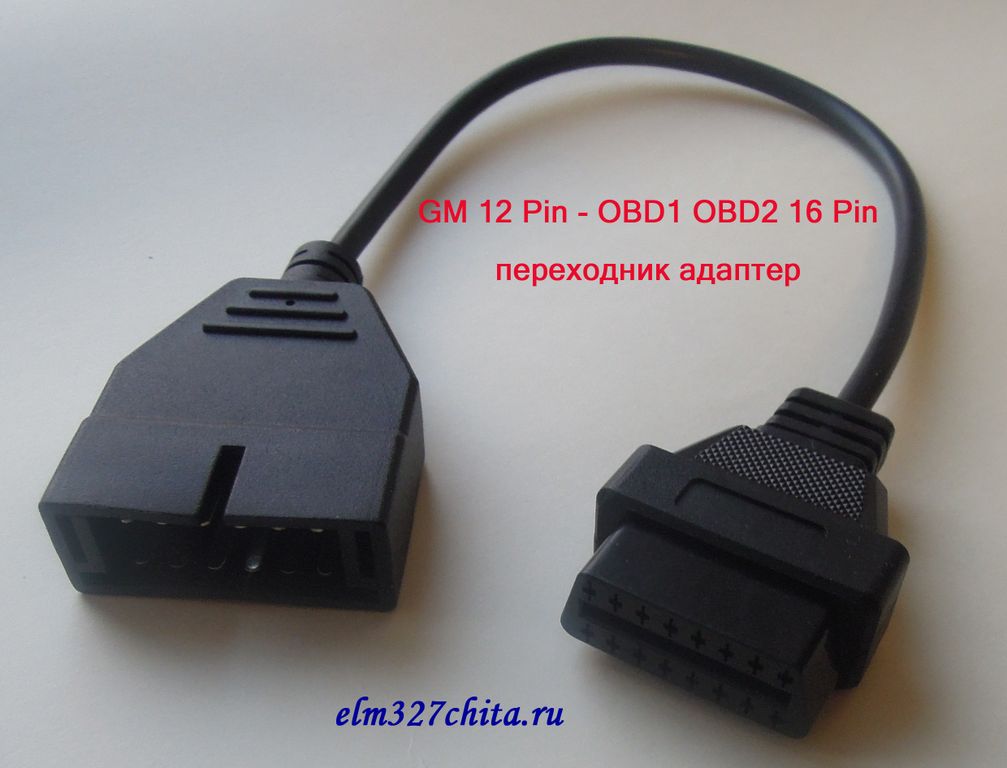

Получится что-то типа этого (на фото переходник и ромокабель пятой версии).
Примерная цена переходника - 350 рублей. Плюс доставка.



УАЗ Патриот Комфорт (июль 2016), Шевроле-Нива GLC (июнь 2014)

rbaloo
Читатель

Рейтинг: +0/-0
Сообщений: 1

Re: Схема переходника OBD2(мама) - GM12(папа)

Ответ 8: 19 Июнь 2012 года, 21:39

Цитата: RomeLa от 19 Июнь 2012 года, 19:56

на фото переходник и ромокабель пятой версии).

Когда ожидается в продаже Ромокабель v5? RomeLa
Администратор

Рейтинг: +67/-15
Сообщений: 3309

В шляпе, в Анапе

Re: Схема переходника OBD2(мама) - GM12(папа)

Ответ 9: 19 Июнь 2012 года, 22:15

Ну он выпускается, но под заказ (оптовичек один берет). Скоро планирую перекрыть его потребности, и тогда выложу в магазине. Цена - 650 рублей.

УАЗ Патриот Комфорт (июль 2016), Шевроле-Нива GLC (июнь 2014)

Казаков Николай
Гость

Re: Схема переходника OBD2(мама) - GM12(папа)

Ответ 10: 19 Июнь 2012 года, 22:24

Роман если переходник OBDII на GM 350 р. , то возьму себе. И еще вопрос есть ли возможность заказать удлинитель OBDII , т.е OBDII -мама----- на другом конце  OBDII папа? Длина 1,5-2 метра.

sua365
Читатель

Рейтинг: +0/-0
Сообщений: 2

Re: Схема переходника OBD2(мама) - GM12(папа)

Ответ 11: 19 Июнь 2012 года, 22:35

Здравствуй, Роман. Записываюсь на переходник OBD2(мама) - GM12(папа) и Ромокабель v5.

LADA 21723,  BOSCH М7.9.7 (евро-3)

KORLIK
Читатель

Рейтинг: +0/-0
Сообщений: 1

Re: Схема переходника OBD2(мама) - GM12(папа)

Ответ 12: 20 Июнь 2012 года, 03:42 Тоже куплю переходник джиэмовский Cheesy-пишите меня. Фролов Максим
Гость

Re: Схема переходника OBD2(мама) - GM12(папа)

Ответ 13: 20 Июнь 2012 года, 07:38

мне тоже нужен переходник. пишите меня.

Фролов Максим
Гость

Re: Схема переходника OBD2(мама) - GM12(папа)

Ответ 14: 20 Июнь 2012 года, 14:13

Роман, примерные сроки появления переходника в интернет-магазине можете сказать?

Страниц: 1 2 »
